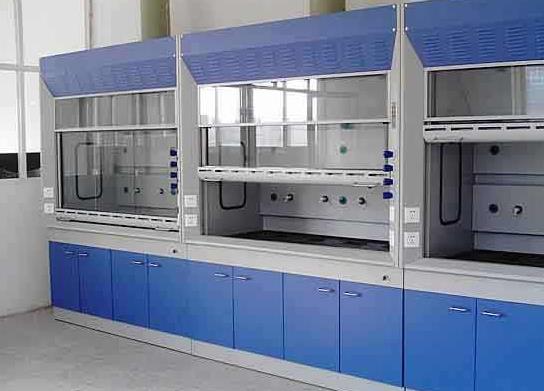

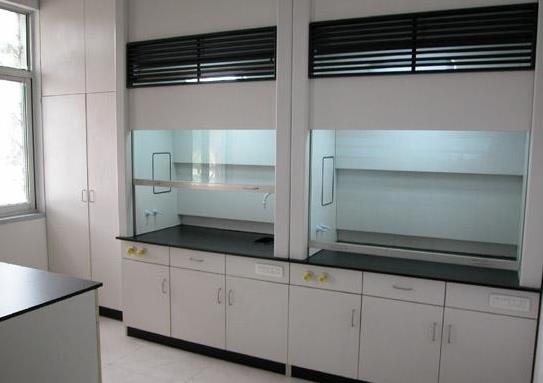

  标准通风柜设计、结构、功能、作用

  1、排风柜设计、制造、性能测试均依照 ASHRAE110-95 ,中国机械行业标准《排风柜》 JB/T 6412 - 1999国际 / 国内规范标准。

  符合空气动力学、流体力学的合理结构设计确保通过国内权威认证机构的面风速测试、TiCl4 流动显示测试、SF6示踪气体检测,优越的性能与进口排风柜相媲美。

  2. 柜体采双层结构,标准型外壳以厚 1.0mm 冷轧钢板数控冲压成型,表面经 Epoxy 环氧喷涂处理,良好的抗腐蚀性能。

  3. 内部结构采用 6mm 耐蚀内衬板,其耐腐蚀性符合 NEMA 标准,防火性符合 ASTM 之要求.

  4. 6mm(±5%)安全钢化玻璃垂直移门(sash),除保护操作人员外并提供最佳视角以监控实验全程,调节门外框为塑料材质模塑成型。

  5.移门一字型把手造型除符合人体工学外也可协助气流顺利通过降低紊流发生可能性。移门采用单一配重可轻易停止于任何位置。

  6. 后导流板安装位置及角度设定均依据计算机辅助流体力学模拟运算及实物测试结果,对不同比重气体均能有效排除,材质为倍耐板。

  7.锥形缩口集气罩,底部入口为长方形开口,经流体力学分析具有良好集气、降噪等功能。

  8.排风柜工作台面板 (Fume Hood Worktop),选用耐酸碱、抗腐蚀材质,实芯理化板、环氧树脂板、陶瓷可选。

  呈碟状结构,可确保液体不会溅出柜外,可按照要求预留杯槽位置,以收集实验过程及清洁柜内时所产生之废液。

  9. 旁通孔可于调节门关闭和低开度时提供补充进气,有效降低移门低开度时高风速、紊流的发生。

  10.下方翼形进气口(lower aerofoil)位于工作台面上方,可于调节门关闭时提供补充进气,以防止排风柜内污染空气产生逆流。
